波紋補償器系列
軸向型內壓式波紋補償器
發布日期：2015/7/8 14:22:24 訪問次數：3197

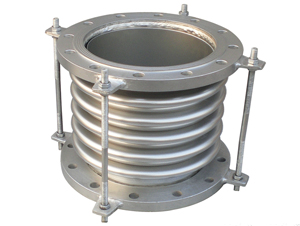

軸向型內壓式波紋補償器
軸向型
主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應
補償器
用通用型補償器來補償角位移。
對管架設計的要求：
1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部門及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下： Fp=100*P*A Fp-補償器軸向壓力推（N）， A-對應于波紋平均直徑的有效面積（cm2）， P-此管段管道最高壓力（MPa）。 軸向彈性力的計算公式如下： Fx=f*Kx*X FX-補償器軸向彈性力（N）， KX-補償器軸向剛度（N/mm）； f-系數，當“預變形”（包括預變形量△X=0）時，f=1/2，否則f=1。 管道除上述部位外，可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。
2、在管段的兩個固定管架之間，僅能設置一個軸向型補償器。
3、補償器一端應靠近固定管架，若過長則要按第一導向架的設置要求設置導向架，其它導向架的最大間距可按下計算： LGmax-最大導向間距； E-管道材料彈性模量（N/cm2）； i-tp 管道斷面慣性矩（cm4）； KX-補償器軸向剛度（N/mm）， X0-補償額定位移量。 當補償器壓縮變形時，符號“+”，拉伸變形時，符合為“-”。當管道壁厚按標準壁厚設計時，LGmax可按有關標準選取。
橫向型
主要吸收橫向位移和少量的軸向位移。
對管架設計的要求：
1、 裝在管道彎頭附近的橫向型補償器，兩端各高一導向支座，其中一個宜是平面導向管座，其上、下活動間隙按下式計算： ε-活動間隙； L-補償器有效長度； △Y-管段熱膨脹量； △X-不包括L長度在內的垂直管段的熱膨脹量。
2 、補償器兩側的導向支座應接近補償器，支座的型式應使補償器能定向運動。
角向型
由接管，波紋管以及與接管相連的一對鉸鏈構成。它只能吸收單平面的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用，同時鉸鏈具有承受內壓推力能力。 工作溫度≤420℃，疲勞壽命1000次。
角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限制）。 裝有一組鉸鏈補償器的管段，其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。
